Configurer un transpondeur AIS avec l’interface web

Interface web de l'AIT5000

Interface web de l'AIT5000

Afin de faciliter l’utilisation et la configuration de nos transpondeurs AIS, nos nouveaux transpondeurs AIS ont maintenant une interface web intégrée. C’est le cas pour l’iAISTX, l’iAISTX Plus et bientôt l’AIT5000 (à partir d’avril 2020). Ces appareils créent un réseau WiFi à bord et se configurent en se connectant au WiFi. La configuration du transpondeur peut donc être réalisée à travers un ordinateur, une tablette ou même un smartphone et surtout aucun logiciel n’est requis. Nos autres transpondeurs peuvent être configurés uniquement par un ordinateur en connectant le câble USB et en téléchargeant un logiciel spécifique ou bien en utilisant l’application android AISConfig. L’article sur la configuration avec ProAIS2 ou avec AISConfig est à découvrir ici.

Après avoir installé et alimenté l’appareil, voici la procédure pour configurer le transpondeur AIS grâce à l’interface web.



1 – Accéder à l’interface web

Il faut que vous vous connectiez au réseau WiFi créé par le transpondeur (nom de réseau : DY-AIS-xxxx) . Si le réseau WiFi a un mot de passe, alors le mot de passe est :  PASS-xxxx  (xxxx est un code à quatre chiffres uniques à votre appareil et qui est le même que les 4 chiffres sur le nom du réseau WiFi).

Après s’être connecté au WiFi de l’appareil, il faut que vous ouvriez  un navigateur web (Safari, Chrome, Firefox, Edge, etc.) et entrez l’adresse IP du transpondeur AIS

http://192.168.1.1

… ou si votre appareil prend en charge Bonjour/mDNS, vous pouvez saisir l’adresse suivante…

http://dy-ais.local ou

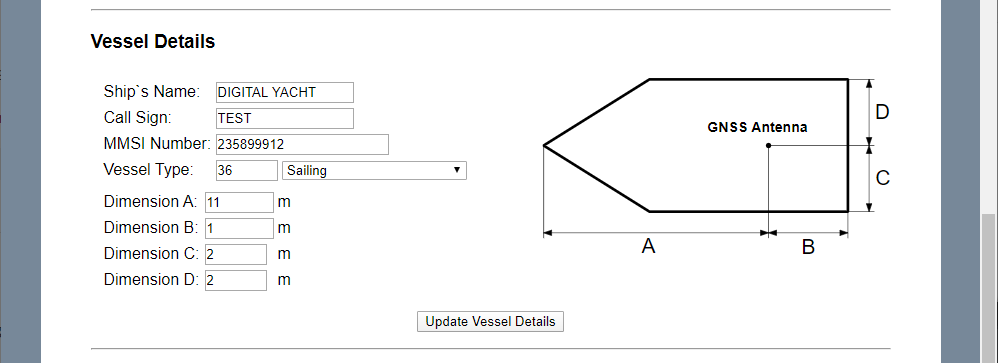

2 – Configuration des données du bateau

Il s’agit de la section dans laquelle vous saisissez le numéro MMSI et les caractéristiques du bateau pour programmer le transpondeur. Le numéro MMSI ne peut être programmé qu’une seule fois, il convient donc de bien vérifier qu’il est correctement saisi. Toutes les autres données peuvent être modifiées à tout moment. Il faut aussi indiquer le type de bateau (36 pour un voilier) et mettre la dimension du bateau et la position de l’antenne GPS.

Une fois que vous êtes satisfait que toutes les caractéristiques de votre bateau ont été correctement entrées et que vous avez bien vérifié le numéro MMSI alors veuillez cliquer sur le bouton « Update Vessel Details » et les détails seront enregistrés.

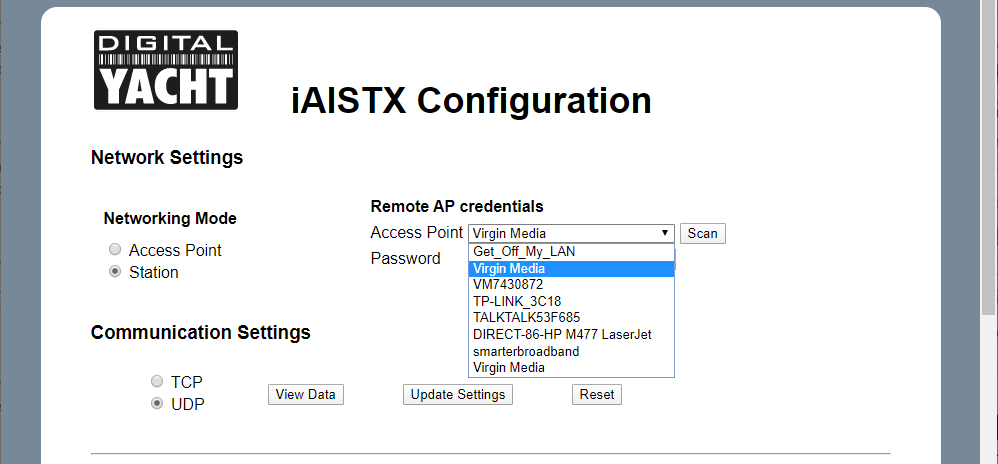

3 – Configuration du réseau WiFi (nom et mot de passe)

Configuration réseau WiFi transpondeur AIS

Par défaut, le transpondeur AIS est en mode « Access Point », ce qui signifie que l’appareil crée son propre réseau sans fil protégé par mot de passe et fournit automatiquement les paramètres réseau à tout appareil qui s’y connecte (via DHCP). Vous pouvez modifier le nom et le mot de passe du réseau et si nécessaire le canal utilisé par le transpondeur (Canal 1 par défaut). Pour le reste des paramètres réseau, nous vous recommandons de ne rien changer.

Si vous voulez fusionner le WiFi du transpondeur avec un réseau WiFi existant, vous pouvez lire la procédure dans le manuel du produit.

Une fois que vous avez changé le nom et le mot de passe du WiFi, il faut que vous cliquiez sur « Update Settings ».



4 – Fonctionnement du transpondeur et fonction mode Silence

Fonctionnement du transpondeur AIS

Cette section affiche le bon fonctionnement du transpondeur une fois qu’il est bien configuré et installé. Cette section permet aussi d’activer la fonction silence. Une série d’icônes simples donnent une indication immédiate du bon fonctionnement et vous avez également un nombre à côté de RX et TX pour montrer combien de cibles ont été reçues et combien de fois le transpondeur a transmis la position. Cette section affiche aussi l’alimentation du produit et le taux d’onde stationnaire de l’antenne VHF. Un bon t’aux d’onde stationnaire doit être de maximum 2.5. Si le taux d’onde est supérieur alors c’est à cause d’une mauvaise antenne VHF, splitter d’antenne ou au câble VHF.

Pour mettre le transpondeur AIS en « Mode Silencieux », cliquez sur le bouton « Silent » et la led bleue « Silent » devrait s’allumer. Pour désactiver le mode silence, il suffit simplement d’appuyer à nouveau sur le bouton « Silent ».

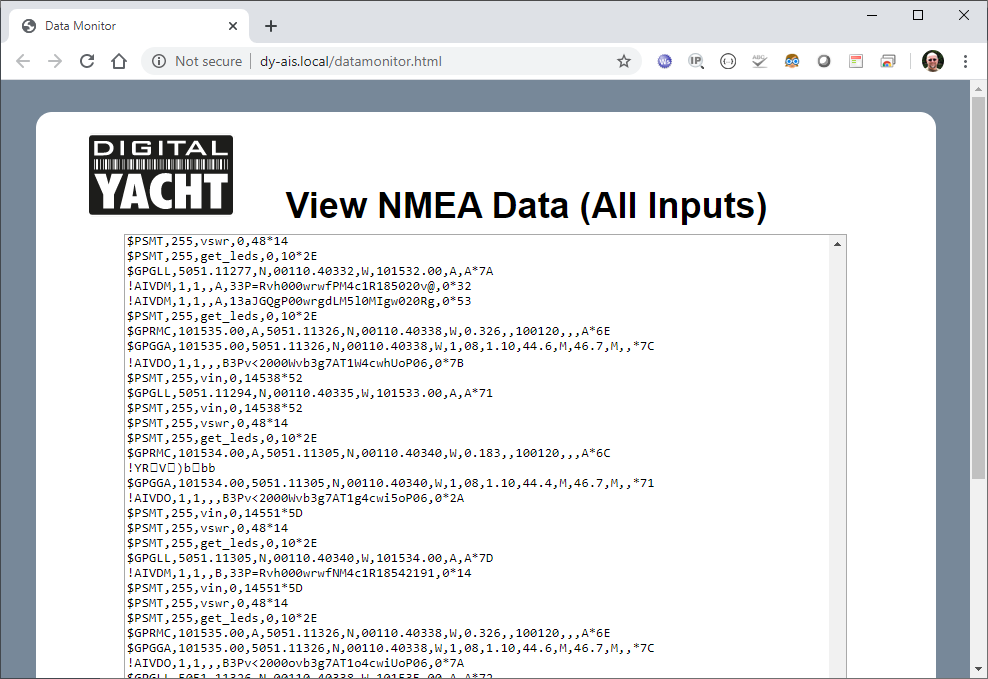

5 – Affichage des données NMEA et mise à jour du produit

Grâce à l’interface web, vous pouvez aussi afficher les trames NMEA 0183 diffusées par le WiFi du transpondeur AIS. Il faut cliquer sur le bouton « View data » en haut de l’interface web. Si vous avez connecté des instruments à l’entrée NMEA 0183 de l’AIT5000, vous pourrez aussi voir les données de ces instruments dans cette page.

En bas de l’interface web, vous pouvez mettre à jour le produit lorsqu’une mise à jour est disponible. Il suffit de choisir le fichier dans votre ordinateur ou tablette avec « Choose File » puis il faut cliquer sur « Upload Firmware ».
