De plus en plus de bateaux modernes sont équipés d’un réseau NMEA2000 qui constitue le cœur de leur système de navigation. Il est donc essentiel de disposer des outils fiables pour analyser les appareils connectés et les données du réseau en cas de dysfonctionnement.
Il existe déjà certains outils NMEA2000, mais ils ne fonctionnent que sous Windows, ne prennent pas en charge les derniers PGN (message NMEA 2000) et parfois difficiles à installer.

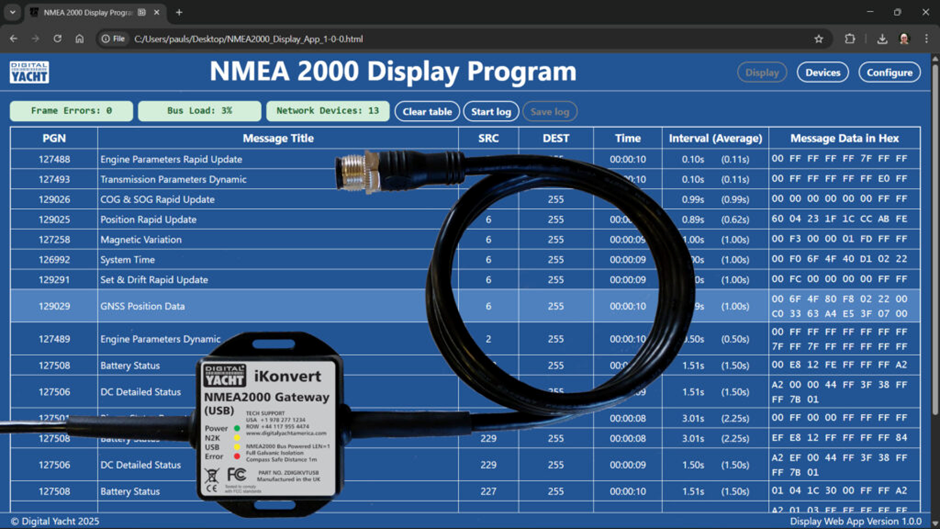

La première application d’affichage NMEA2000 multiplateforme basée sur un navigateur (Google Chrome, Opera, etc.)
L’application NMEA2000 de Digital Yacht adopte une nouvelle approche : c’est la première application d’affichage des données NMEA2000 multiplateforme au monde, basée sur un navigateur, fonctionnant sous Windows, LINUX, Mac OSX et Raspbian. Elle ne nécessite aucune installation et si vous savez enregistrer un fichier et le retrouver, c’est tout ce qu’il y a de plus simple, avec un seul fichier HTML5 à gérer (moins de 0,5 Mo).
Vous devez utiliser un navigateur qui prend en charge l’API Web Serial, ce qui inclut actuellement Chrome, Chromium, MS Edge et Opera. Le support de Firefox est également prévu pour l’avenir (via son extension WebSerial), mais il n’a pas été possible de l’intégrer dans la première version de l’application.
Guide étape par étape
Conçue pour être utilisée avec notre convertisseur iKonvert USB, il suffit de télécharger l’application gratuite depuis notre site GitHub dédié.
https://github.com/digitalyacht/NMEA2000-Display-App

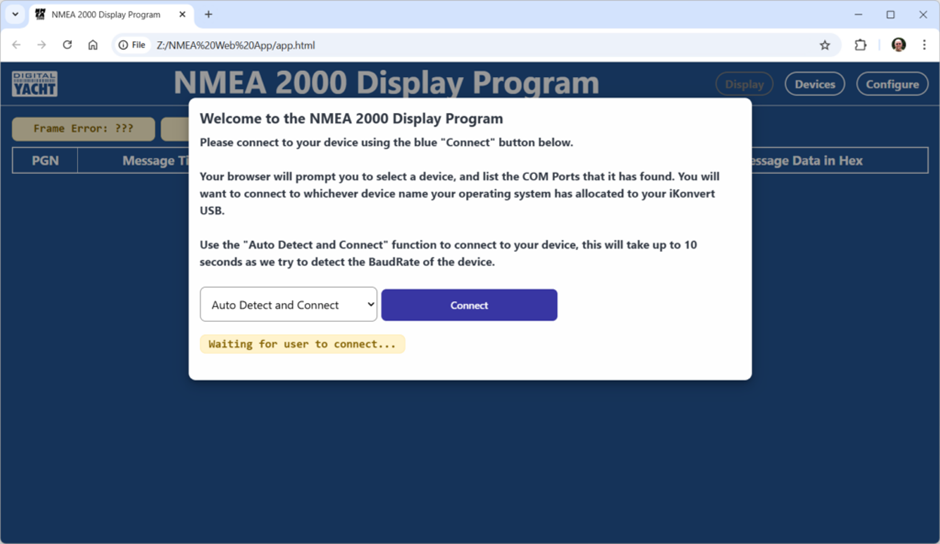

Décompressez le fichier, branchez votre iKonvert USB à l’ordinateur, puis double-cliquez sur le fichier HTML. Votre navigateur par défaut ouvrira l’application web et affichera la page d’accueil.

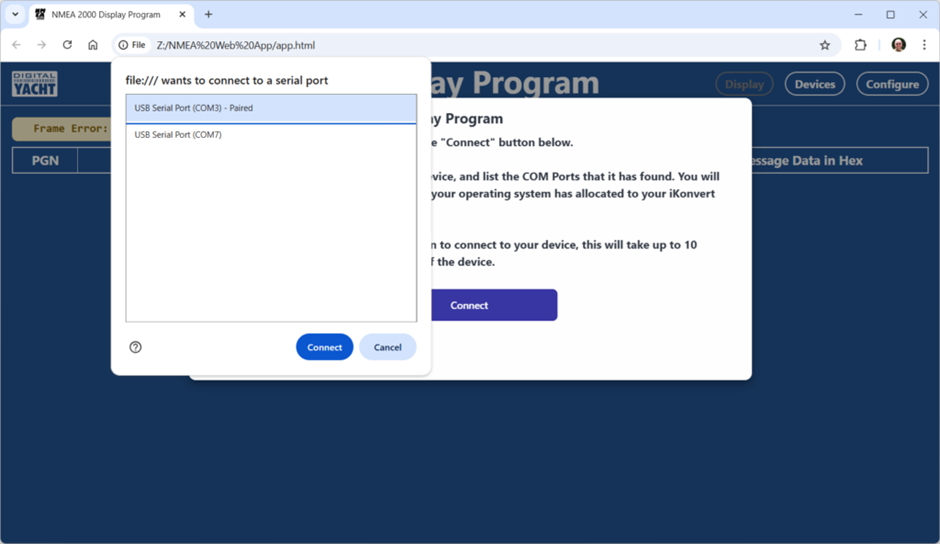

Cliquez sur le bouton CONNECT : l’application recherchera l’iKonvert USB et affichera tous les ports série trouvés.
Sélectionnez le port série attribué à votre iKonvert USB et cliquez sur le bouton CONNECT. L’application vérifiera alors la vitesse de transmission configurée (moins de 10 secondes) et, dès qu’elle sera détectée, l’iKonvert USB basculera en mode RAW NMEA2000 (230400 bauds).

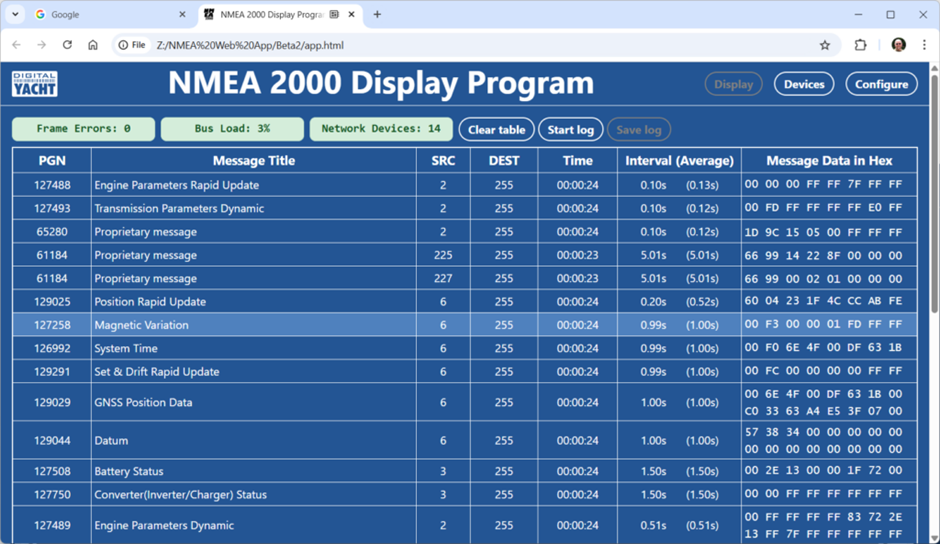

L’application commencera ensuite à recevoir les PGN et à les afficher dans un tableau.

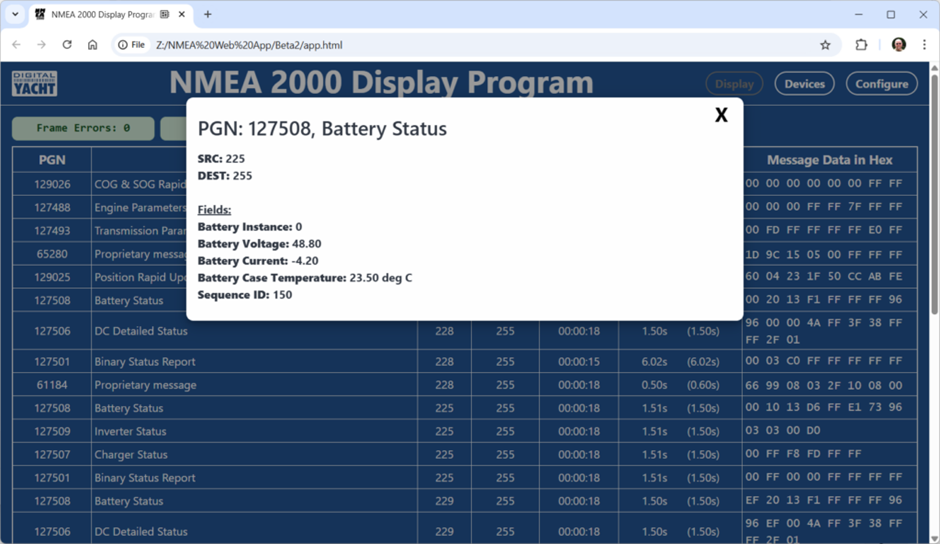

Pour afficher les valeurs en temps réel d’un PGN, cliquez sur la ligne PGN correspondante et une fenêtre contextuelle PGN Info apparaîtra.

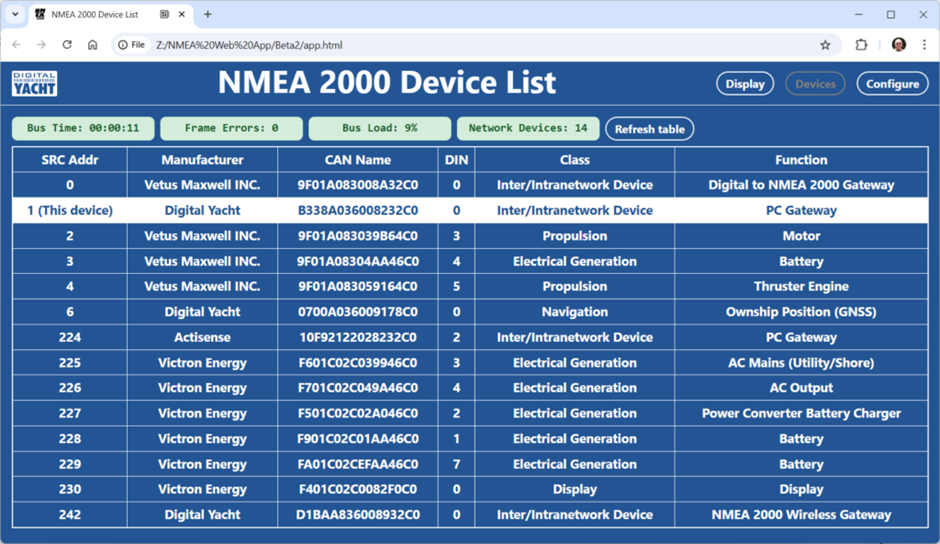

Si vous souhaitez en savoir plus sur les appareils de votre réseau NMEA2000, cliquez sur le bouton APPAREILS dans le coin supérieur droit. Un tableau des appareils s’affichera, avec l’iKonvert USB mis en évidence en blanc.

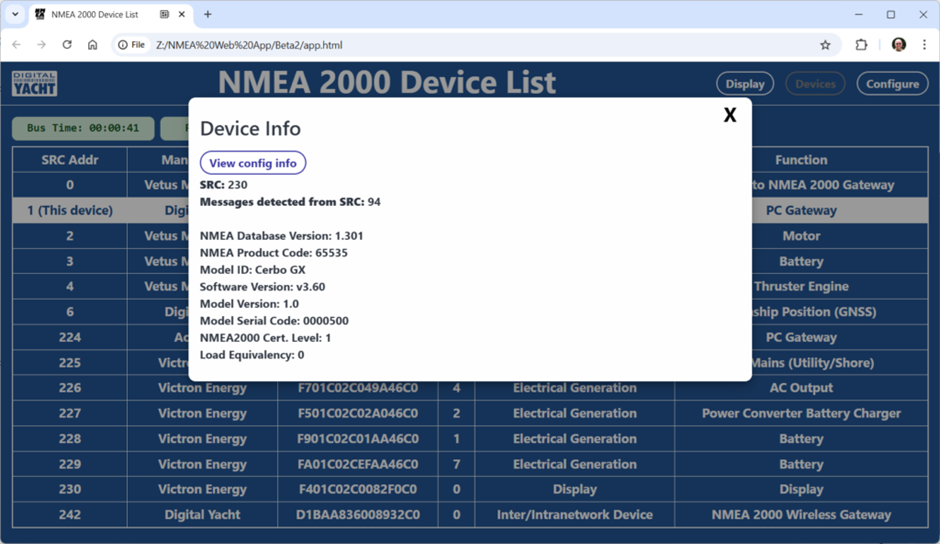

Pour obtenir davantage d’informations sur un appareil en particulier, cliquez sur sa ligne et une fenêtre contextuelle Informations sur l’appareil s’ouvrira.

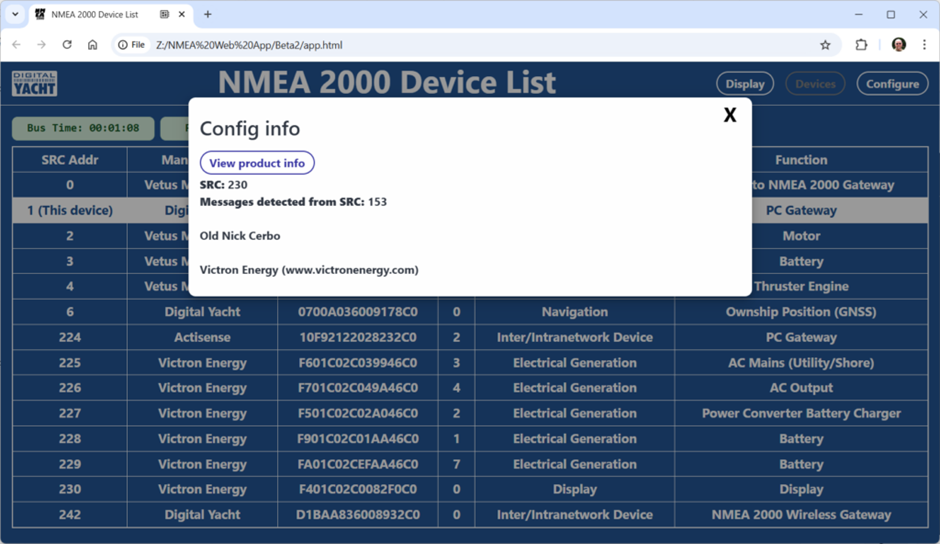

Si vous souhaitez consulter les informations de configuration de l’appareil, cliquez sur le bouton AFFICHER LES INFORMATIONS DE CONFIGURATION…
Cela couvre les principales fonctionnalités de la nouvelle application d’affichage des données NMEA2000 . Nous prévoyons d’ajouter d’autres fonctionnalités à l’avenir, ainsi que des nouvelles applications Web NMEA2000 compatibles avec votre ordinateur ou portable.
